TT-1100G
TT-1100G
新方式による超高速ローディング！
非切削時間を大幅削減！
タキサワ・ツインチャッカーTT-1100Gは、全く新しいローディング方式で1.7秒のローディングタイムを実現した平行2主軸CNC旋盤です。
超高速ローディング方式
ローダーエリアを加工室の手前に配置した前方待機方式にすることで、ローディング距離を大幅短縮。更に、ローディングポジションまで主軸が前進する超高速ローディング方式を採用しました。この構造と高速3軸ローダにより、1.7秒の超高速ローディングを実現しました。
チャックサイズ：6”仕様
生産プランに応じた最適なローダー仕様を選択可能です。
対象ワーク(ローダー能力)
φ80×80ｍｍ、0.7kg×2
主な機械仕様 ガントリーローダーAタイプに適用
| （旋削） | ||
|---|---|---|
| チャックサイズ | inch | 6+6 |
| 刃物台仕様 | 10角タレット（全ホルダ式） | |
| 最大加工径 | mm | φ140 |
| 最大加工長さ | mm | 121 |
| 主軸回転速度 | min-1 | 4500 [OP. 6500] |
| 早送り速度 | m/min | X : 24 / Z : 30 |
| 主軸用電動機（15分/連続） | kW | 5.5/3.7 [OP. 7.5/5.5] |
| 機械の高さ | mm | 2450 |
| 所要床面の大きさ | mm | 2258×3327 |
| 機械質量 | kg | 5800 |
| 外径 | mm | φ80 |
| 長さ | mm | 80 |
| 重量 | kg | 0.7(×2) |
| パレット数 | 14 | |
| 積載重量(1パレット) | kg | 25 |
| 段積み高さ | mm | 450 |
特徴
工程管理も専用ボタンでらくらく
計測管理もらくらくで
- ベッドは、熱変位を終日最小に抑えるタンクベッド構造です。
- X、Z軸のローラガイドを同一コラム上に搭載しました。X軸を垂直方向に配置することで省幅を実現しました。
- 刃物台は左右共通で、10角全ホルダー式、ボルトクランプ方式による強力型です。
- 省エネ環境に対応。消費電力削減、油水分離でクーラント寿命延命化、紛体塗装採用。

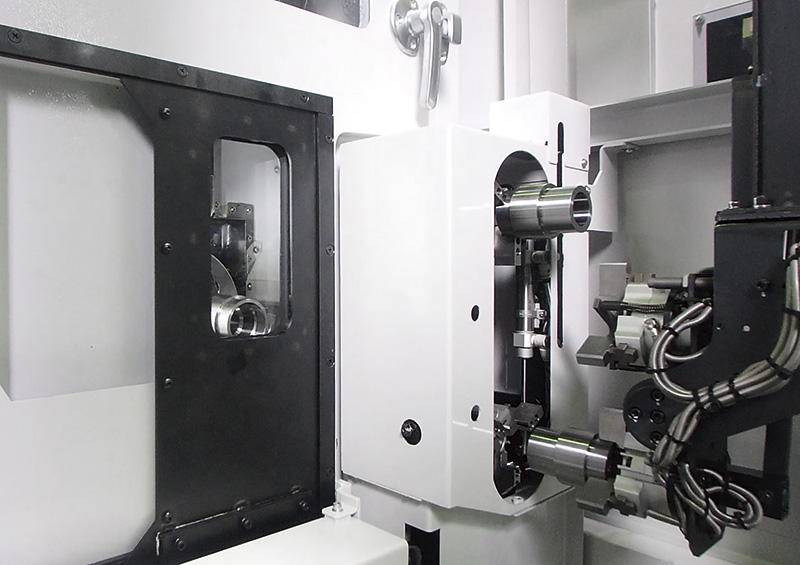

反転装置
表裏同時加工を可能にする装置です。
各主軸上部に配置し最適なパフォーマンスを発揮します。
※1主軸旋盤を2台連続してその間に反転装置を設けるのと違い、スペース効率だけ見ても一目瞭然です。

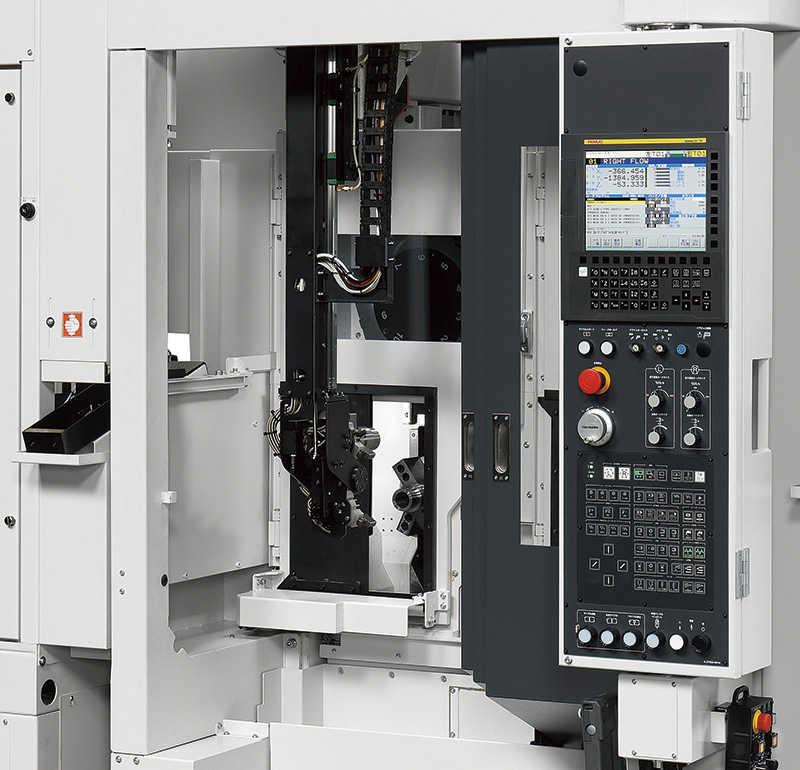

前方待機方式のローダー
左右の機械情報を統合、
簡単操作を実現！

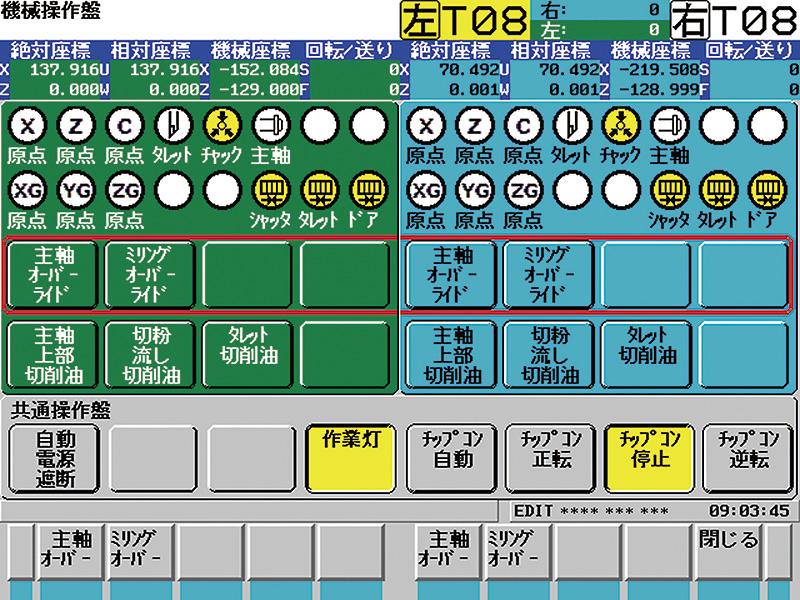

機械操作盤画面（例）
ローダーは案内図で、
簡単ティーチング！
らくらくローダ4 ソフトウェア画面(例)
