TMM-250M1タレット型・4軸複合CNC旋盤
TMM-250M1タレット型・4軸複合CNC旋盤
ミーリング加工とY軸制御で
高効率な工程集約を実現
さらに、自動化対応で高生産に貢献する
Module-1
工程集約で高付加価値生産
Module-1は旋削加工と回転工具による切削加工の両性能を持つ15角ミーリングタレットを上下に標準備 しています。
4000min-1/5.5KWのミーリングパワーとY軸制御によるミーリング加工が行えます。上下の15角ミーリングターレット刃物台は、高い繰返し精度と求心性のよい割出装置により安定した加工精度を提供します。
主な機械仕様
| TMM-250 M1 | ||
|---|---|---|
| 上刃物台 | ● | |
| 下刃物台 | ● | |
| チャックサイズ | inch | 10+8 |
| 刃物台仕様 | 15角タレット(T15) | |
| 最大加工径 | mm | φ350 |
| 最大加工長さ | mm | 800/200 (フランジ) |
| 棒材加工径（左主軸） *1 | mm | φ76.2 |
| 棒材加工径（右主軸） *1 | mm | φ50.8 |
| 左主軸回転速度 | min-1 | 4000 |
| 右主軸回転速度 | min-1 | 4000 |
| 回転工具回転速度 | min-1 | 4000 |
| 早送り速度（上刃物台, 工具主軸） | m/min | X1 : 24 / Y : 12 / Z1 : 30 |
| 早送り速度（下刃物台） | m/min | X2 : 24 / Z2 : 30 |
| 左主軸用電動機（30分/連続） | kW | 22/15 |
| 右主軸用電動機（30分/連続） | kW | 18.5/11 |
| 回転工具用電動機（S3 25%/連続） | kW | 5.5/3.7 |
| 機械の高さ | mm | 2250 |
| 所要床面の大きさ | mm | 4745×2932 |
| 機械質量 | kg | 8500 |
●：標準
*1) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。

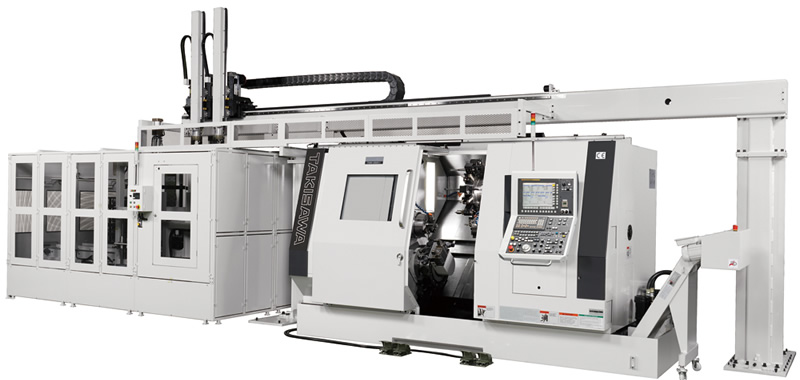

TMM-250M1G 工程集約＋自動化対応
ガントリーローダーシステム
オリジナル対話ソフト Tiwap-1 対応
『TiwaP-1』は、加工プログラムの作成・シミュレーション・加工までを完全サポート し、オペレーターの労力を軽減する対話プログラミングシステムです。
『入力』はGコードを覚えなくても対話形式でかんたんプログラミングできます。『確認』は3Dアニメ描画や工具軌跡描画で切削結果をシミュレーションできます。『運転』は加工主軸や工程種の並びを自動判別し、主軸制御やC軸原点復帰を最適に実行します。
