前回は「主軸」について、詳しく解説しました。
今回は「刃物台」についてさらに深掘りして解説します！
また前回同様、「TCN-2100」の製品カタログを用いて指標についても解説します。

これまでに紹介した内容を振り返りたい方はこちらから
～概略編～は、こちらから
～主軸編～は、こちらから

さて、刃物台とは何か覚えていますか？？
JISによると、刃物台とは「刃物その他を取り付ける台」のことです。

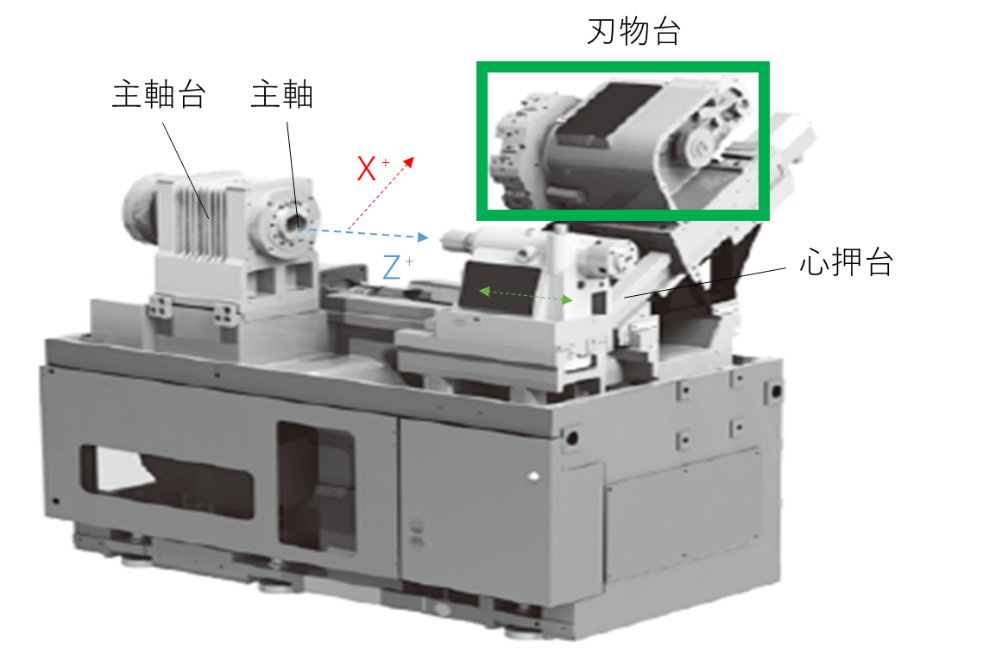

図１　　刃物台を表した図

今回解説する「刃物台」は図１にある、緑枠の部分です。

まずは、刃物台に関連するキーワードを説明します。
タレット・・・2個以上の工具を放射状に取り付け，旋回割出しを行う刃物台。
ここで、刃物台の実際の写真を見てみましょう。

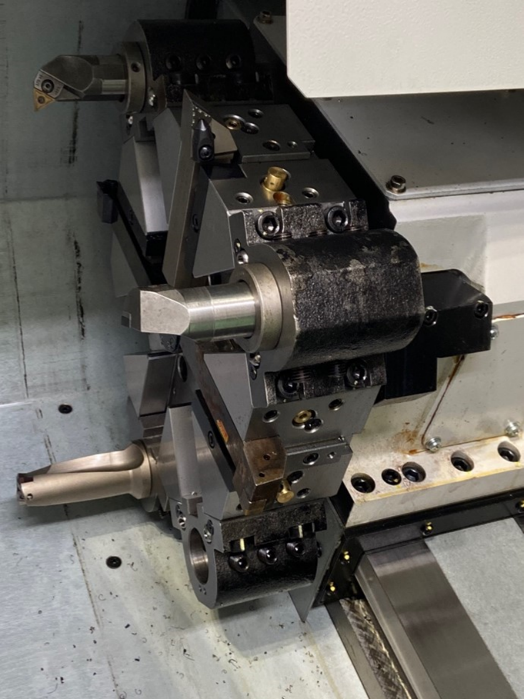

図２　斜めからみた図

タレットに工具を放射状に配置させ、NC装置からの指令によって使用する工具を割り出します。
現在のNC旋盤ではこの形態のものが多く採用されています。
また、下記図3にて後述しますが工具の取り付け本数はT8やT12と表現しています。

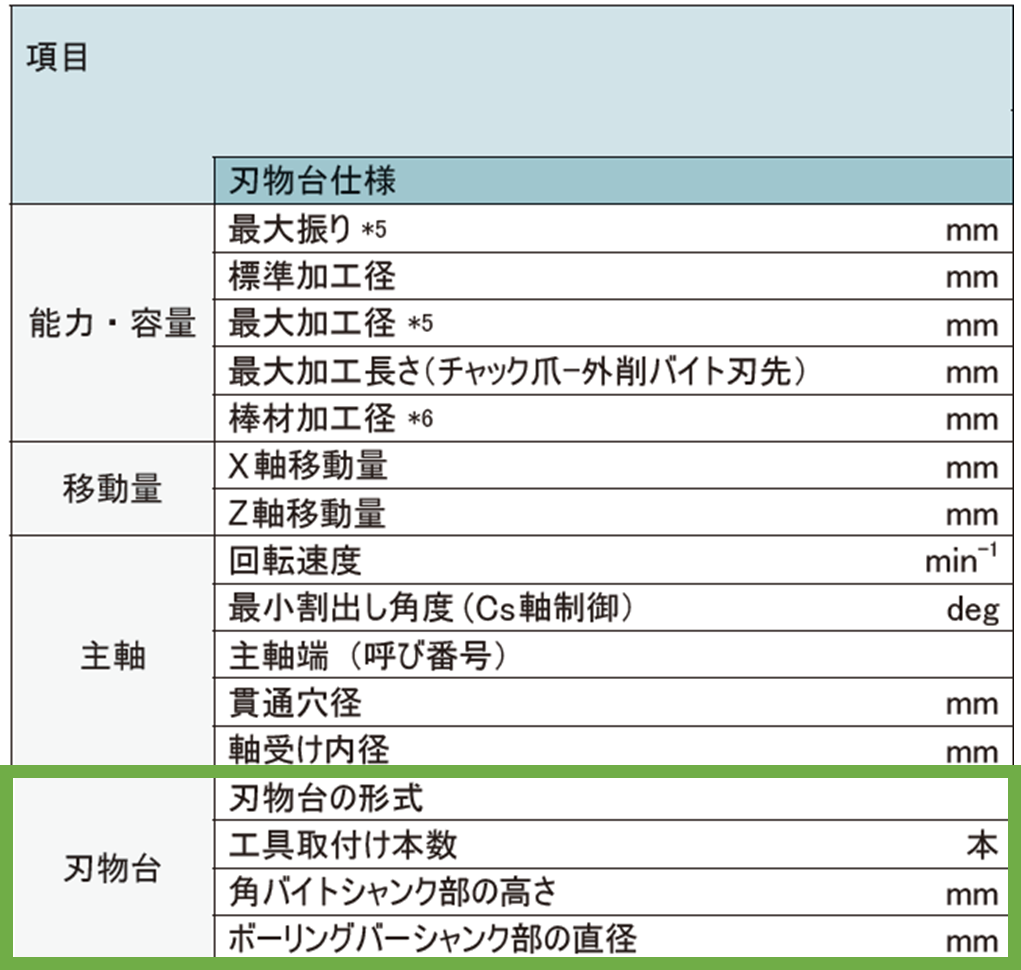

表１　カタログ 「TCN-2100」 記載の指標

工具取り付け本数：取り付け可能な工具本数のことです。
例えばT8の場合は8本、T12の場合は12本となっています。

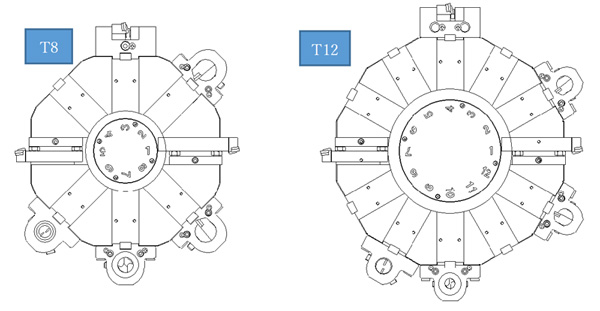

図3　タレット(T8とT12)

角バイトシャンク部の高さ： 保持できる角バイトの大きさを表します。
ボーリングバーシャンク部の直径： 保持できるボーリングバーの直径を表します。

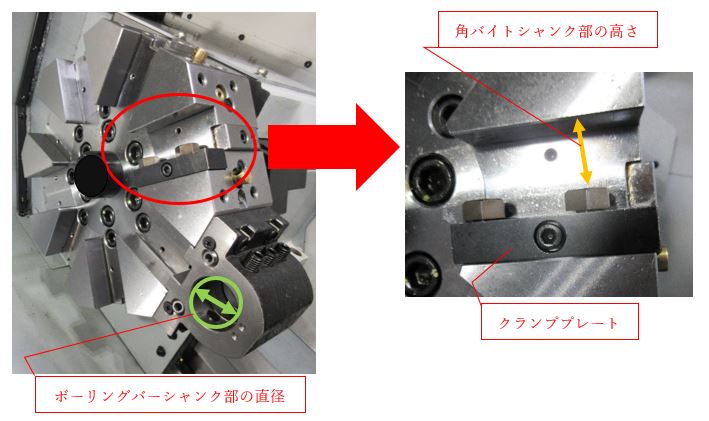

図4　「角バイトシャンク」と「ボーリングバーシャンクの直径」

この２つの部分は工具(角バイト及びボーリングバー)を取り付ける箇所ですが、
どのように装着されているのか知っていますか？

各部分における構成パーツと装着後の様子を説明します。

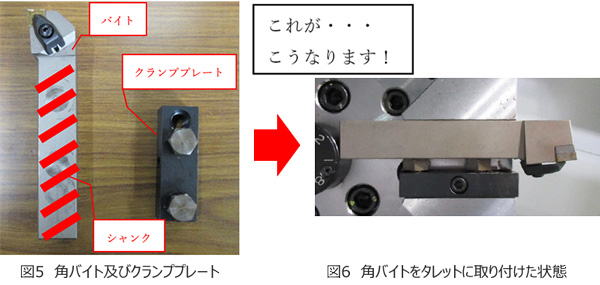

【角バイトの取り付け】

「シャンク」は赤色部分の柄を表します。
「クランププレート」は工具を押さえつけて固定するために必要です。

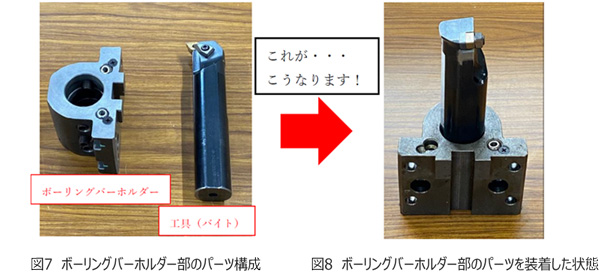

【ボーリングバーの取り付け】

外径・端面加工　⇒　角バイト
内径加工　　　　⇒　ボーリングバー
がよく使われます。


今回もたくさんの用語が出てきましたね！
こちらのページではより詳しく掲載されています。
もっと勉強したい方はこちらもどうぞ！

工作機械関連用語集
