产品信息

TT-1100G

TT-1100G

新方式超高速上料!

大幅缩短非切削时间!

泷泽・双卡盘车床TT-1100G拥有全新的上料方式,是实现了1.7秒极速上料的平行双主轴CNC车床。

超高速上料方式

上料区域位于加工间的近前方,这种前方待机方式大幅缩短了上料距离。在此基础上,还采用了主轴可前进至上料位置的超高速上料方式。凭借此构造及高速3轴上料装置,使1.7秒超高速上料成为现实。

卡盘尺寸:6"

您可选择最适于您生产计划的上料装置。

加工工件

φ80×80mm、0.7kg×2

主要机床规格 适用于门式上料A型
    (车削)
卡盘尺寸 inch 6+6
刀架形式   10工位刀架(全刀夹式刀架)
最大加工直径 mm φ140
最大加工长度 mm 121
转速 min-1 4500 [OP. 6500]
快速进给速度 m/min X : 24 / Z : 30
主轴电机(15分钟/连续) kW 5.5/3.7 [OP. 7.5/5.5]
机床高度 mm 2450
占地面积 mm 2258×3327
机床重量 kg 5800
龙门式装载机加工工件
外径 mm φ80
长度 mm 80
重量 kg 0.7(×2)
送料机式样
托盘数 14
承载重量(1托盘) kg 25
最大高度 mm 450
特征

过程管理使用专门的按钮,使用非常容易 测量管理也能轻松完成

  • 床身为连续将热位移控制在最小限度的箱式床身结构。
  • X、Z轴的滚柱导轨在同一根立柱上装配。X轴设计为垂直方向,成功减小了机床宽度。
  • 刀架是左右通用,10工位全刀夹式、螺栓加紧方式的强力型刀架。
  • 节能・环保
    节约电力消耗、通过油水分离,延长冷却液寿命、采用粉末涂料
标准配置运输反转装置。

可同时进行内外加工的装置。
各主轴上方配置以发挥最佳运行效果。
※与单独连接两台单主轴车床,并在其间设置反转装置的做法不同,该机型占地面积小,其优势一目了然。

前方待机方式

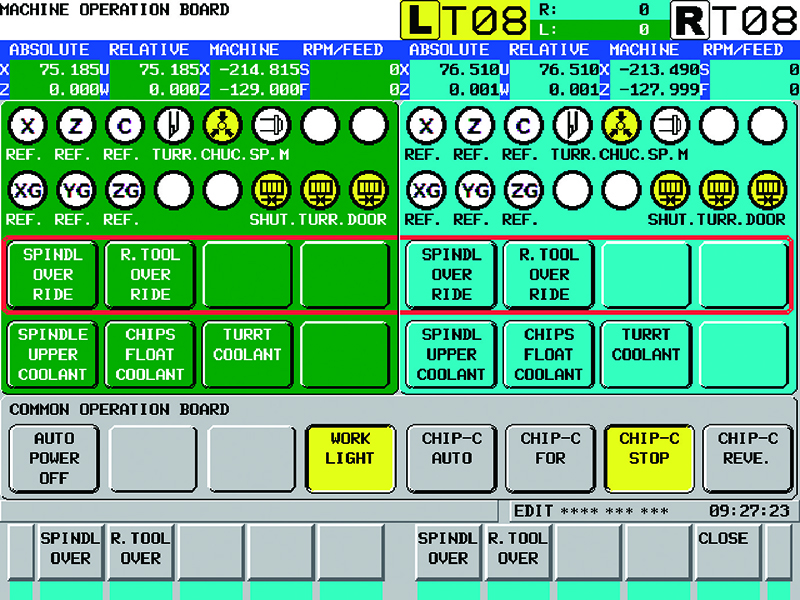

强大的机床左右轴信息综合处理能力,操作简单方便!

刀具补偿画面(例)

上料装置通过示意图简单示教!

快易龙门式装载机软件-4画面(例)
